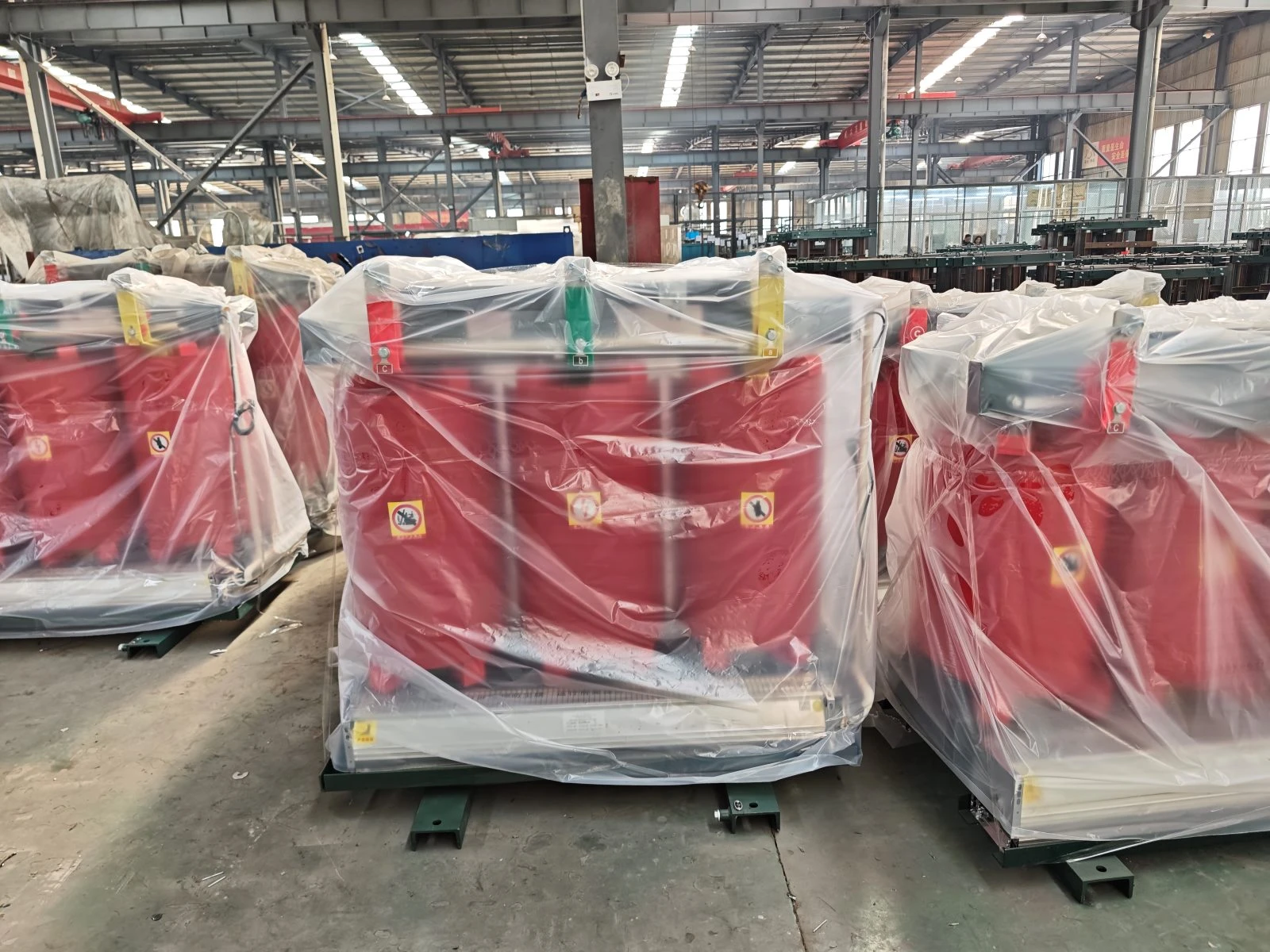

סין היא מובילה עולמית בייצור של שנאי כוח מהסוג היבש, עם תפוקה שנתית של שנאי כוח יבשים-מבודדים בשרף שמגיעה ל-10,000 MVA. מוצרים מתפתחים לכיוון רעש נמוך ו-חיסכון באנרגיה, מתגאים בתקני ייצור ברמה-עולמית ובמדדי ביצועים. כיצרנית מקצועית, JINSHANMEN TECHNOLOGY CO., LTD מחויבת לספק פתרונות העברת כוח והפצה מקיפים ללקוחות גלובליים, עם פריסה-מעמיקה ב-שנאי כוח מסוג יבשתחום וחדשנות טכנולוגית מתמשכת כדי לעמוד בדרישות השוק המתפתחות
1. מערכת בקרת טמפרטורה
נזקי בידוד הם הגורם העיקרי לכשלים בשנאים, והתחממות יתר בפיתולים הוא הסיכון המרכזי לבידוד. לכן, ניטור טמפרטורה והזעקה במהלך הפעולה הם חיוניים. ניקח לדוגמא את מערכת בקרת הטמפרטורה TTC-300:
קירור מאוורר אוטומטי: תרמיסטור-מוטבע מראש בנקודה החמה ביותר של פיתול המתח הנמוך- כדי לאסוף אותות טמפרטורה. כאשר עומס שנאי הכוח היבש עולה והטמפרטורה עולה ל-110 מעלות, המאוורר מופעל אוטומטית; כאשר הטמפרטורה יורדת מתחת ל-90 מעלות, המאוורר מפסיק
אזעקת-על טמפרטורה: תרמיסטורים PTC עוקבים אחר הטמפרטורה של פיתולים וליבות ברזל בזמן אמת. אזעקת טמפרטורת יתר- מופעלת ב-155 מעלות, ואות נסיעה נשלח למעגל ההגנה המשני ב-170 מעלות כדי להבטיח את בטיחות הציוד.
תצוגת טמפרטורה ושידור מרחוק: נתוני הטמפרטורה מופקים באמצעות אות אנלוגי זרם של 4-20mA. ניתן להוסיף ממשק מחשב לשידור מרחוק בטווח של 1200 מטר, ומשדר יחיד יכול לנטר 31 שנאי כוח מסוג יבש, ובו זמנית לשפר את ההגנה מפני טמפרטורת יתר.
2. בחירת שיטת הגנה
יש לבחור מארזי שנאי בהתבסס על סביבת ההפעלה ודרישות ההגנה. שיעורי הגנה נפוצים כוללים:
IP20 Protection Enclosure: A standard choice that prevents small animals (such as cats, mice, snakes, and birds) and foreign objects with a diameter >12 מ"מ מכניסה, הימנעות מקצרים והגנה על חלקים חיים
מארז הגנה IP23: מתאים לשימוש חיצוני. בנוסף לפונקציות IP20, הוא יכול לעמוד בפני טיפות מים בזווית אנכית של 60 מעלות. עם זאת, יש לשים לב להשפעתו על פיזור החום ולתכנון סביר של קיבולת ההפעלה, במיוחד עבור יחידות ביקוש- גבוה כמו השנאי היבש 630 kva.
3. יישום שיטת קירור
שנאי כוח מסוג יבש מאמצים בעיקר שתי שיטות קירור כדי להסתגל לתרחישי הפעלה שונים:
קירור טבעי באוויר (AN): מתאים לפעולה רציפה בקיבולת מדורגת. לדוגמה, השנאי היבש 630 kva משתמש לעתים קרובות בשיטה זו בתנאי עבודה רגילים לצריכת אנרגיה נמוכה יותר וביצועים יציבים.
קירור אוויר מאולץ (AF): יכול להגדיל את קיבולת הפלט של השנאי ב-50%, מתאים לעומסים בלתי רציפים או פעולת עומס חירום. עם זאת, יש לשים לב שמתח העכבה ואובדן העומס יגדלו במצב זה, ולכן שימוש ארוך טווח- אינו מומלץ ליעילות מתמשכת.
4. ניצול רציונלי של קיבולת עומס יתר
קיבולת עומס היתר של שנאי כוח מסוג יבש מושפעת ממספר גורמים, וניצול מדעי יכול לייעל את יעילות התצורה:
אופטימיזציה של קיבולת: עבור תרחישים עם עומס יתר של השפעה קצרת-טווח (כגון ציוד גלגול וריתוך פלדה) או עומסים לא אחידים (כגון תאורה למגורים, קניונים ומערכות מיזוג אוויר), קיבולת עומס היתר שלשנאי 630 kva יבשניתן להשתמש כדי להפחית כראוי את הקיבולת המדורגת, ולאפשר לציוד לפעול בעומס מלא או בעומס יתר לסירוגין במהלך שעות העבודה העיקריות.
הפחתת תצורת המתנה: עבור פרויקטים עם דרישות גבוהות של מקדם המתנה, קיבולת עומס יתר של שנאי כוח מסוג יבש יכולה להפחית את קיבולת המתנה ואת מספר יחידות המתנה. הערה: בעת עבודה תחת עומס יתר, אם הטמפרטורה עולה ל-155 מעלות (מופעלת אזעקה), יש לנקוט בצעדי הפחתת עומס מיידית כדי לתעדף את אספקת החשמל לעומסים קריטיים.
5. מצבי יציאת מתח נמוך- ותיאום ממשק
שנאי כוח מהסוג היבש נקיים מזיהום נפט, שריפה ופיצוץ, ואינם דורשים חדרי מכונות נפרדים. במיוחד את מוצרי סדרת SC (B) 9 עם אובדן ורעש-נמוכים במיוחד ניתן להתקין באותו חדר כמו מרכזיות-מתח נמוך. מצבי השקע הגמישים שלהם מסתגלים לצרכים שונים של חלוקת חשמל:
פסים סגורים במתח-נמוך: תואם פסים סגורים (חבר-פסי פסים/צינורות אפיק צפופים). מוצרים סגורים IP20 מצוידים באוגני פס סגורים, בעוד שמוצרים לא-מסוגרים IP00 מספקים מסופים סטנדרטיים לחיבור קל.
שקע צד אופקי סטנדרטי-נמוך: מתאים להתקנה-בצד-בצד עם GGD, GCK, MNS ומרכזיות מתח נמוך- אחרות. יש לאשר מראש את ממדי הממשק בין יצרן השנאים ליצרן המתגים כדי להבטיח התקנה חלקה- באתר.
שקע צד סטנדרטי במתח-נמוך (אנכי): ניתן להסתגל למרכזיות בצורת דומינו-במאונך, עם נוחות התקנה דומה לשקעים צדדיים אופקיים, תוך אופטימיזציה של ניצול שטח בחדרי חשמל קומפקטיים.
6. מגמות פיתוח של רובאי כוח מסוג יבש
תעשיית שנאי הכוח היבשים העולמית מתפתחת לקראת צריכת אנרגיה נמוכה, אמינות גבוהה ושילוב רב-תפקודי. מגמות פיתוח מרכזיות כוללות:
צריכת אנרגיה נמוכה ורעש נמוך: אימוץ יריעות פלדת סיליקון באיכות גבוהה-, פיתולי נייר וליבות ברזל מדורגות מדויקות, בשילוב עם תהליכים חדשים להפחתת אובדן ורעש, השגת ביצועים סביבתיים טובים יותר ועמידה בתקני אנרגיה ירוקה עולמית.
אמינות גבוהה: שיפור תוחלת החיים והיציבות התפעולית של המוצר באמצעות-אופטימיזציה מלאה של תהליכים ומחקר הנדסי בסיסי, הפחתת עלויות התחזוקה ללקוחות.
הסמכה סביבתית: עמידה בתקני HD464, שיפור האישורים לעמידות לאקלים C0/C1/C2, עמידות סביבתית E0/E1/E2 ודרגות עמידות בפני אש F0/F1/F2 כדי לעמוד בדרישות רגולטוריות אזוריות מגוונות.
הרחבת קיבולת: התרחבות משנאי הפצה של 50KVA-2500KVA לשנאי כוח של 10000KVA-20000KVA כדי לענות על צורכי הרחבת הקיבולת של מרכזי עומס עירוניים ופרויקטים תעשייתיים גדולים.
שילוב פונקציונלי: שילוב מארזי הגנה, מערכות קירור אוויר, ממשקי ניטור טמפרטורה, שנאי זרם, מדידת הספק ופונקציות אחרות כדי לספק פתרונות משולבים ולפשט את תצורת המערכת.
הרחבת שדות: התרחבות משדות חלוקת חשמל מסורתיים לאנרגיית רוח, כרייה, קטרים, תחנות משנה מודולריות ושדות רב- אחרים, מה שמרחיב את היקף היישום של שנאי כוח מסוג יבש.
כדי לעמוד בקצב המגמות הללו בתעשייה,JINSHANMEN TECHNOLOGY CO., LTDפיתחה סל מוצרים מקיף המכסה שנאי כוח טבולים בשמן, שנאי כוח -יבשים, שנאי כוח מפותלים תלת-ממדיים-תלת-ממדיים, שנאי כוח מפותלים-יבשים-שנאי כוח מפותלים,-שנאים יבשים-עמידים בפני פיצוץ, על שנאי כוח לוויסות קיבולת עומס, שנאים מסוג -קטר יבשים, וכן תחנות משנה מוכנות, תחנות משנה מודולריות, תחנות משנה מסוג קופסאות אנרגיית רוח, ומתג מתח גבוה ונמוך. עם יכולות מו"פ מקצועיות ובקרת איכות קפדנית, החברה מספקת ציוד הולכה והפצה אמין, יעיל וידידותי לסביבה לשותפים גלובליים, התומכים בפעילות יציבה של מערכות חשמל תעשייתיות ומסחריות שונות.
